FDM 3D 프린터_하드웨어 구성 알아보기2

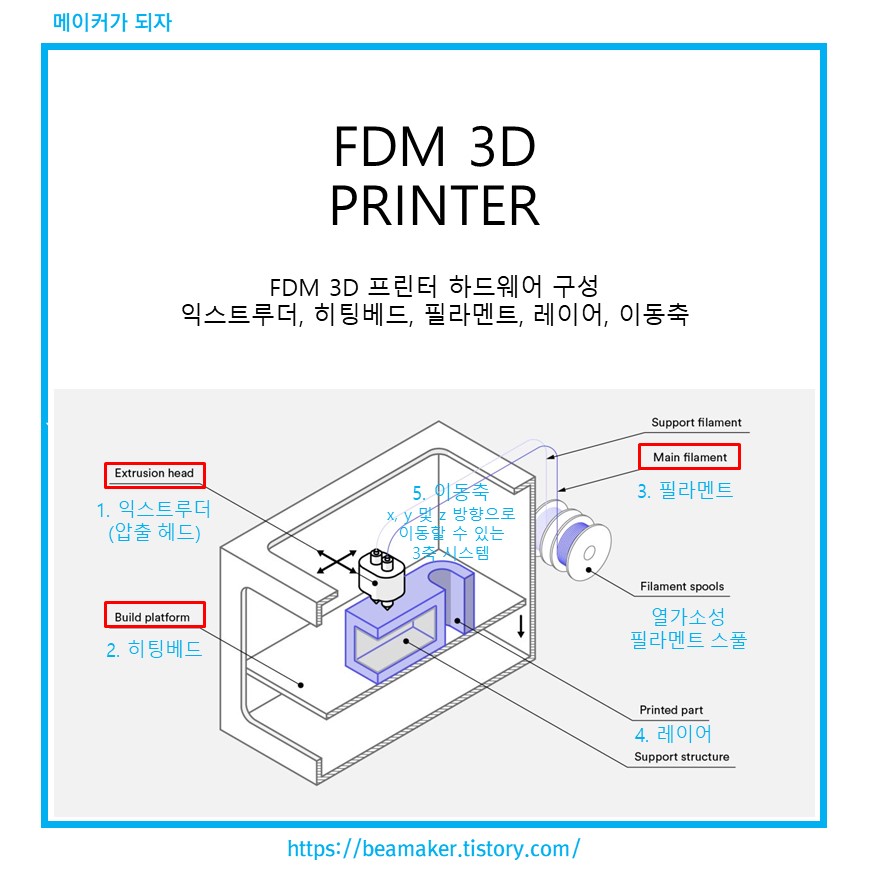

이제 FDM 3D 프린터의 하드웨어 구성에 대해서 두번째로 알아보자.

이번 시간은 필라멘트, 레이어, 이동축에 대해서 알아본다.

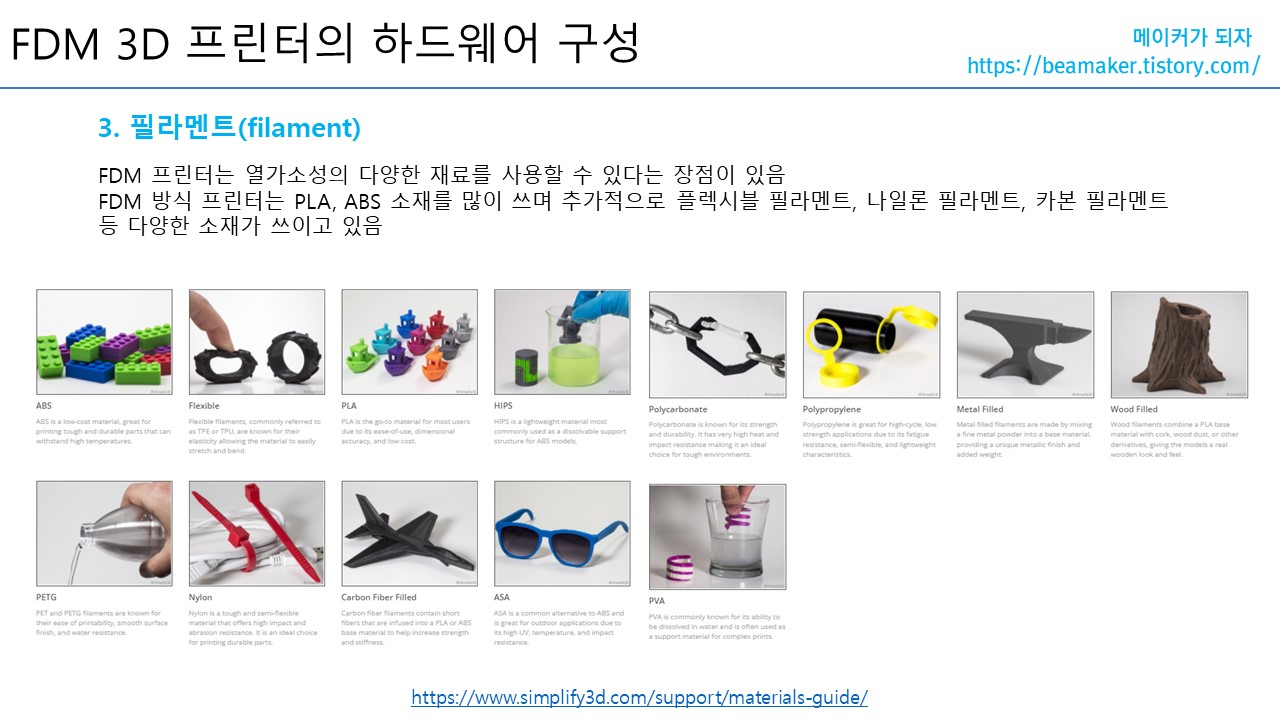

3. 필라멘트(filament)
FDM 프린터는 열가소성의 다양한 재료를 사용할 수 있다는 장점이 있다.
FDM 방식 프린터는 PLA, ABS 소재를 많이 쓰며 추가적으로 플렉시블 필라멘트, 나일론 필라멘트, 카본 필라멘트 등 다양한 소재가 쓰이고 있다.

4. 레어어(Layer)
레이어 높이는 인쇄 시간, 비용, 시각적 외관 및 인쇄된 부품의 물리적 속성에 영향을 미치는 중요한 설계 매개변수이다.
FDM에 사용되는 일반적인 레이어 높이는 50~400미크론이고, 통상 200미크론이 적절하다.

아래 그림에 FDM 뿐 만 아니라, 다양한 3D 프린팅 방식에 따른 레이어 높이가 제시되어 있다.

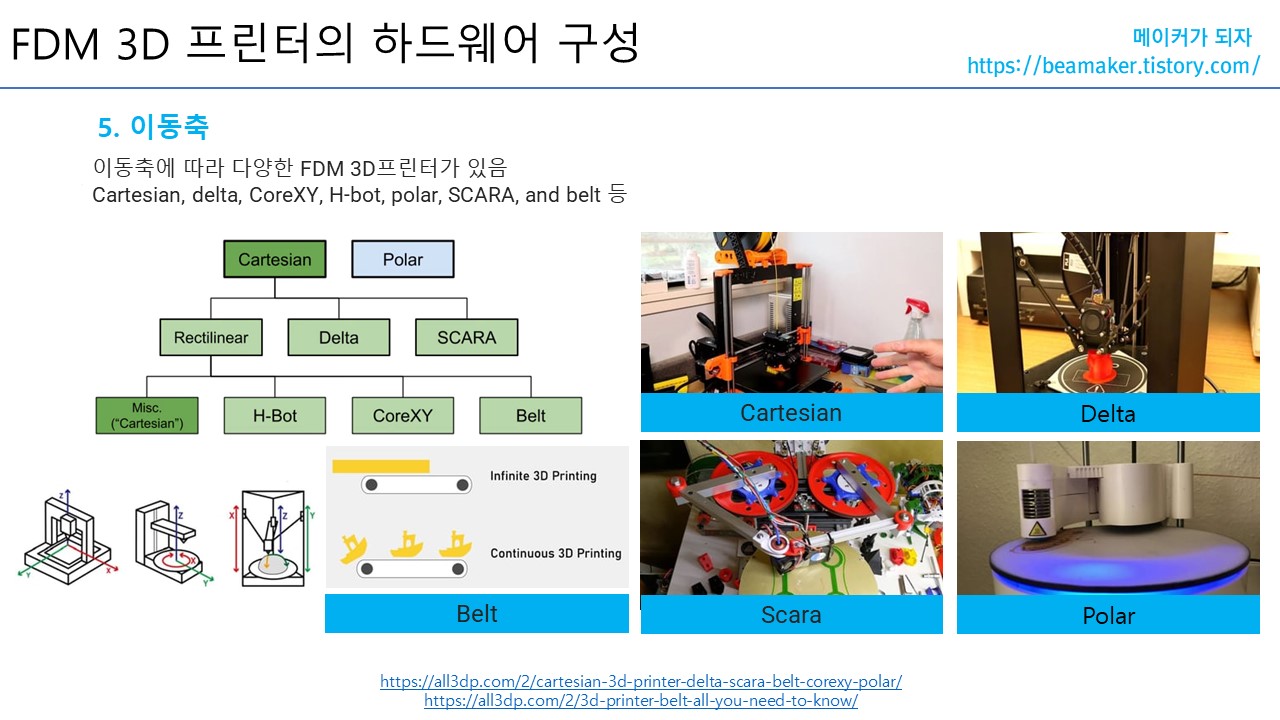

5. 이동축
이동축에 따라 다양한 FDM 3D프린터가 있다. 기본적으로는 Cartesian(데카르트)방식의 3축 프린터이지만 delta, CoreXY, H-bot, polar, SCARA, and belt 등 다양한 이동축을 가진 FDM 3D프린터가 있다. 특히 Belt방식은 바닥면이 컨베이어 벨트처럼 이동하기 때문에 더 빠른 출력이 가능하다.

참고자료

https://www.simplify3d.com/support/materials-guide/
https://www.hubs.com/knowledge-base/impact-layer-height-3d-print/
https://all3dp.com/2/cartesian-3d-printer-delta-scara-belt-corexy-polar/
https://all3dp.com/2/3d-printer-belt-all-you-need-to-know/
